倍福Beckhoff EtherCAT耦合器 EK1100

发布者：誉为机电   发布时间：2019-07-03     点击次数：1780

       EK1100 耦合器用于连接 EtherCAT 与 EtherCAT 端子模块（Elxxxx）。一个站点由一个 EK1100 耦合器、任意多个 EtherCAT 端子模块和一个总线末端端子模块组成。该耦合器将来自 Ethernet 100BASE-TX 的传递报文转换为 E-bus 信号。

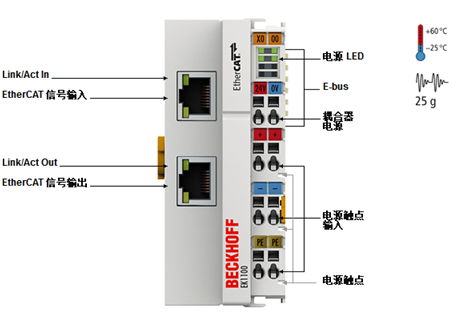

       耦合器通过上面的以太网接口与网络相连。下面的 RJ45 接口可用于连接同一网段上的其它 EtherCAT 设备。在 EtherCAT 网络中，可将 EK1100 耦合器安装在以太网信号传输段（100BASE-TX）中的任意位置，但不能直接安装在交换机上。耦合器 BK9000（用于 K-bus 组件）可直接与交换机相连。


德国倍福 EK1100 | EtherCAT 耦合器技术资料：

EtherCAT 系统内的任务	连接 EtherCAT 端子模块（Elxxxx）与 100BASE-TX EtherCAT 网络
数据传输介质	Ethernet/EtherCAT 电缆（zui低 CAT 5），屏蔽型
站点之间的距离	最长 100 米（100BASE-TX）
EtherCAT 端子模块数量	最多 65,534 个
协议	EtherCAT
延迟	约 1 µs
数据传输率	100 Mbaud
组态	无需配置
总线接口	2 x RJ45
电源	24 V DC (-15 %/+20 %)
Us 电流消耗	70 mA +（Σ E-bus 电流/4）
Up 电流消耗	负载
E-bus 电流负载​	2000 mA
电源触点	最大 24 V DC / 最大 10 A
电气隔离	500 V（电源触点/电源电压/现场总线）
工作/储藏温度	-25…+60 °C/-40…+85 °C
相对湿度	95 %，无冷凝
抗振/抗冲击性能	符合 EN 60068-2-6/EN 60068-2-27 标准
抗电磁干扰/抗电磁辐射性能	符合 EN 61000-6-2/EN 61000-6-4 标准
防护等级/安装位置	IP 20/可变
认证	CE，UL，Ex
