倍福Beckhoff AL2400直线伺服电机

发布者：誉为机电   发布时间：2019-08-02     点击次数：410

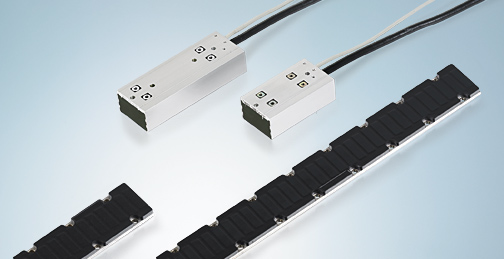

       AL2400 系列三相同步直线伺服电机扩展了低端电机产品线。这些直线伺服电机尤其适用于安装空间狭小的应用场合。线圈单元包含一个带槽叠片铁芯，带嵌入式铜线绕组。通常用作运动部件。磁板包括用来固定永久磁铁的钢板。

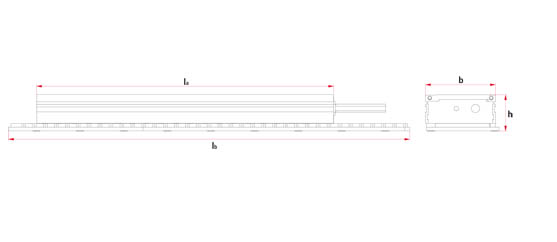

       AL2400 系列电机包含三种具有相同宽度 (51 mm) 的不同电机。这意味着，所有电机都可使用相同的磁板。磁板有三种不同的长度，可以任意组合。磁板完全密封，因此可在整个运动过程中提供保护，防止金属碎片进入磁板之间的接缝。
       线圈单元采用的也是封闭式设计，防护等级为 IP 64，因此适用于具有腐蚀性的工作环境。线圈单元还配有一根 3 m 长的电缆和可选的预装配连接器，因而可以通过插头快速连接到接线盒或伺服驱动器。这样可显著降低接线的复杂性，避免出现接线错误。
       AL2xxx 系列直线电机可与 AX5000 EtherCAT 伺服驱动器配套使用，特别适用于要求在短距离内快速加速的动态运动控制场合。
所有 AL2xxx 系列的直线电机都具有相同的极距 (24 mm)。
       电机接口与其它 AL2xxx 系列电机的接口兼容。

特点


       -速度为 8 m/s
       -最大加速度 30 g
       -峰值力为 120 N 至 480 N
       -无机械磨损
       -完全无背隙，刚性控制响应
       -极精确定位，可反复重现
       -直接的推力，极低的闭锁力
       -极低的热阻，高设备利用率
       -集成温度传感器，防止热过载
       -可轻松通过默认值与 AX5000 配套使用.
       -通过预装配电缆与 AX5000 连接


适用于直线伺服电机的精确反馈系统

       MES 系统可记录磁板永磁体的磁场。通过内置电子线路，为 AX5000 系列 EtherCAT 伺服驱动器提供编码器信号，用于换相以及转速和位置控制。电机每转 24 mm，该 MES 系统便提供一个正弦振荡，精度可达 1/10 mm。


接线盒

       除此之外，Beckhoff 还提供一个接线盒，在一侧连接电机电缆、反馈电缆和热保护电缆，在另一侧连接预装配的电机和编码器电缆。
