倍福Beckhoff EtherCAT耦合器 EK1000

发布者：誉为机电   发布时间：2019-07-23     点击次数：402

EK1000 | 可直接与交换机相连的 EtherCAT 耦合器

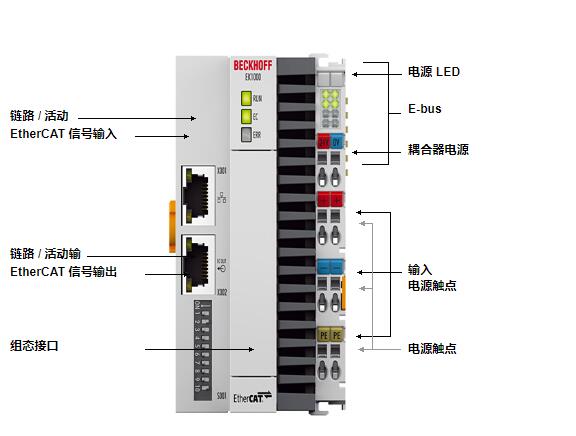

       EK1000 耦合器用于将 EtherCAT 与 EtherCAT 端子模块（ELxxxx）相连。一个站点由一个 EK1000 耦合器、任意多个 EtherCAT 端子模块和一个总线末端端子模块组成。该耦合器将来自 100BASE-TX 以太网的传递报文转换为 E-bus 信号。另外，它还能够在传递过程中处理 EtherCAT UDP 协议。耦合器通过上面的以太网接口与网络相连。下面的 RJ 45 接口可用于在同一条电缆上连接其它 EtherCAT 设备。在 EtherCAT 网络中，EK1000 耦合器可直接与交换机相连。耦合器 EK1100（用于 E-bus 组件）或 BK1120（用于 K-bus 组件）适合安装在以太网信号传输 （100BASE-TX）过程中的其它位置。



德国倍福 EK1000 | EtherCAT 耦合器技术资料：

EtherCAT 系统内的任务	将 EtherCAT 端子模块（ELxxxx）与 100BASE-TX EtherCAT 网络相连；可直接与交换机相连
EtherCAT 端子模块数量	最多 65,535 个
I/O 信号类型 / 数量	无限
数据传输介质	Ethernet/EtherCAT CAT5 电缆
站点之间的距离	100 m (100BASE-TX)
协议	EtherCAT, EtherCAT UDP
延迟	约 1 µs
数据传输率	100 Mbaud
组态方式	KS2000 软件或通过 EtherCAT（ADS）
总线接口	2 x RJ45
电源	24 V DC (-15 %/+20 %)
输入电流	70 mA +（总 E-bus 电流）/4
E-bus 电流消耗	最大 2 A
电源触点	最大 24 V DC / 最大 10 A
电气隔离	500 Vrms (电源触点/电源电压/Ethernet)
工作/储藏温度	-25…+60 °C/-40…+85 °C
相对湿度	95 %，无冷凝
抗振/抗冲击性能	符合 EN 60068-2-6/EN 60068-2-27/29 标准
抗电磁干扰/抗电磁辐射性能	符合 EN 61000-6-2/EN 61000-6-4 标准
防护等级/安装位置	IP 20/可变
