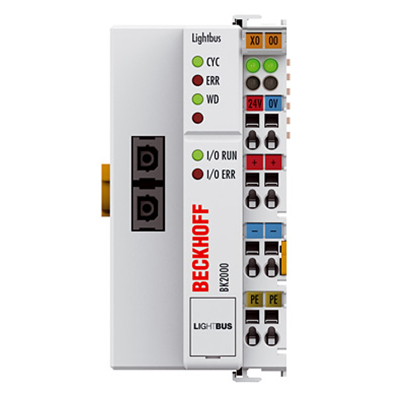

倍福Beckhoff BK2000, BK2010, BK2020 | Lightbus总线耦合器

发布者：誉为机电   发布时间：2019-07-11     点击次数：205

       BK2000、BK2010 和 BK2020 总线耦合器用于连接 Lightbus 系统与电子端子排，这些端子排可以通过模块化方式扩展。一个节点由一个总线耦合器、1- 64 个任意数量的端子模块以及一个末端端子模块组成。采用 BK2010 “经济型”总线耦合器，可极为经济地建立 I/O 连接，最多可连接 64 个数字量输入/输出端子模块。
       通过K-bus 扩展技术，用“经济增强型”总线耦合器 BK2020 最多可连接 255 个空间分布式总线端子模块到一个总线耦合器中。”经济增强型”系列耦合器支持所有 Beckhoff 系统总线端子模块。每个从站可对多达 1020 个数字量信号和最多 128 个模拟量输入和输出通道进行配置。
       总线耦合器自动识别所连接的总线端子模块，建立输入/输出与过程映像字节的联系。第一个输入/输出信号占一个字节（LSB）的第一位，从左边开始，依次排列。总线耦合器将其它信号插入到该字节中。输入和输出区被清晰地区分开来。如果输入或输出的数量超过 8 位，则总线耦合器会自动从下一个新的字节开始。
       Lightbus 系统是一种快速、安全的串行现场总线系统。Lightbus 采用环状结构，在一个环路上最多可连接 254 个站。在数据传输方面采用了操作简便的标准型光纤技术，性能优越。借助于一个优化的高效报文结构，Lightbus 可实现高用户数据传输速率。32 位的用户信息所需的传输时间为 25 μs。
       对模拟量 I/O、位置测量等复杂信号的处理 总线耦合器 BK2000 和 BK2020 可连接所有总线端子模块。只要用户将它们连接起来，处理模拟量输入/输出信号与处理其它种类的信号没有什么区别。控制器过程映像区内的信息以字节阵列的格式显示。
       模拟量总线端子模块和多功能总线端子模块可以通过 KS2000 组态软件进行配置，以与每一个具体应用最佳匹配。根据不同型号，模拟量总线端子模块寄存器中包含有温度范围、增益值和线性化的特性曲线。使用 KS2000 组态软件，可以在 PC 上设置所需参数。总线端子模块可以用故障安全型方式永久存储这些设置。
       上电时，控制器自动完成所需设置。
       由于 Lightbus 采用了高速存取的方式，可以存取特定的 I/O 数据和仅对所需的数据进行读或写。数据按照所需的优先级进行交换，不会产生空耗。

BK2000、BK2010 和 BK2020 总线耦合器技术参数：

系统参数	Lightbus | BK2000, BK2010, BK2020
I/O 站数量	254
I/O 点数	16,192
数据传输介质	光纤导线: APF（塑料）光纤 (1,000 µm) 或 HCS 光纤(200 µ)
站点之间的距离	APF 光纤：45 m，HCS 光纤：300 m
数据传输速率	2.5 Mbaud
数据传输时间	对于 10 个模块，每个模块 32 位输入、32 位输出，0.26 ms（不包括 K-bus 运行时间）




技术参数	BK2000	BK2010	BK2020
总线端子模块数量	64	64	64 (通过 K-bus 扩展可达 255)
现场总线的最大字节数	512 byte 输入和 512 byte 输出	32 byte 输入和 32 byte 输出	512 byte 输入和 512 byte 输出
数字量 I/O 信号	512 输入/输出	512 输入/输出	1,020 输入/输出
模拟量 I/O 信号	128 输入/输出	-	128 输入/输出
组态方式	通过 KS2000 或控制器
总线接口	2个标准光纤连接器 Z1000（塑料光纤），Z1010（HCS 光纤）
电源	24 V DC (-15 %/+20 %)
输入电流	70 mA + (总 K-bus 电流)/最大 4, 500 mA	70 mA + (总 K-bus 电流)/最大 4, 200 mA	70 mA + (总 K-bus 电流)/最大 4, 200 mA
启动电流	约 2.5 倍持续电流
建议保险丝容量	≤ 10 A
K-bus 供电电流	1,750 mA	500 mA	1,750 mA
电源触点	最大 24 V DC / 最大 10 A
电气隔离	500 Vrms (电源触点/电源电压/ Ethernet)
站点之间的距离	APF 光纤：45 m，HCS 光纤：300 m
重量	约 150 g	约 130 g	约 150 g
